Клеточный регулирующий клапан. Технические характеристики. Специфические черты.

Клеточный регулирующий клапанКлеточный координирующий вид клапана представляет собой стационарный компонент в системе автоматического координирования процессов технологического характера и предусмотрен для координирования расходов потоков функциональной среды в системе автоматического координирования процессов технологического типа. Механизм работы клапана данного вида базируется на преобразованиях показателей гидравлического сопротивления благодаря изменению пропускного отверстия координирующего органа при передвижении затворного (золотникового) плунжера. Во время изменения гидравлического сопротивления осуществляется преобразование пропускной возможности клапанов. Передвижение клапанного золотника происходит за счет механизма по исполнительному типу, шток которого жестким образом присоединен к затворному плунжеру

Особенности:

• Область функционирования: жидкостная, паровая и газовая, пагубно не влияющая на матенриалы из которых изготовлены клапанные элементы , имеющие непосредственный с ними контакт. Допустимым является присутствие примесей механического характера в функциональной среде с размером частиц в пределах 14- 70 мкм.

• Температурные показатели области действия: в границах минус сорока до плюс четырехсот градусов по Цельсию.

• Относительный проход: DN25, … , DN250.

• Условные значения давления: PN16, … , PN100.

• Относительные показатели пропускной способности Кvу: от 6,3 до 1000,0 м3/ч.

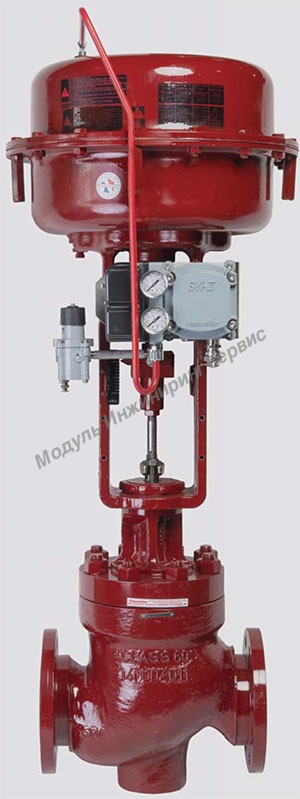

Клеточный тип клапана модели 41005

Специфические черты данной разновидности клапана:

-за счет разгруженного плунжера возможность работы клапана в области с самыми большими перепадами давления;

-огромное разнообразие вариантов затворов предоставляет возможность подобрать нужный вариант для разнообразной комбинации условий работы и потребностей в герметичных показателях;

-применение при производстве материалов высокой прочности способствует бесперебойной работе в условиях с максимальными значения давления и температур.

Базовые характеристики

• Клеточный тип координирующих клапанов, выполненные в проходном корпусе, разгруженные, оснащенные приводами из фланца с трубопроводом, располагающие пневматического (ПМ), электрического(ЭМ) или ручного типа (РП) исполнительным механизмом (приводом).

• Штоковое уплотнение изготовлено с применением сальника.

• Виды функциональных механизмов:

- пневматического характера: пневматического мембранно-пружинного характера МИМ1, пневматического поршевого типа МИП;

- электрического характера: прямоходного типа.

• Виды функционирования клапанов пневматического привода:

- по типу нормально-открытого (НО);

- по типу нормально-закрытого (НЗ).

• Виды пропускной способности:

- линейный тип (Л);

- равнопроцентный тип (Р).

• Варианты затворных уплотнений:

- «металл по металлу» (ММ);

- «металлоэластомерный» (МЭ);

- «металлокерамический» (МК).

• Классы герметичности клапанных затворов:

- II по ГОСТ 23866-87 (допустимые показатели протечки в затворе не выше 0,5 % от Кvу),

- III по ГОСТ 23866-87 (допустимые значения протечки в затворе не более 0,1 % от Кvу),

- IV по ГОСТ 23866-87 (допустимые показатели протечки в затворе не более 0,01 % от Кvу),

- А или В по ГОСТ 9544-2005.

• Виды клапанных вариантов для различных природных условий:

- У1 по ГОСТ 15150-69, предназначены для функционирования в условиях с

температурными значегиями в границах -50 °C - + 50 °С.

- ХЛ1 по ГОСТ 15150-69.

• Показатели шумового порога, который создают клапаны, не должен превышать 80дБ•А.

• В комплектацию клапанов должны входить дополнительные блоки: ручной дублер, пневматический/электропневматический позиционер, электропневматический клапан, конечный выключатель, фильтр-стабилизатор.

• Под заказ потребителя в комплектацию клапанов может входить рубашка охлаждения (обогревания) для координирующего органа.

Теххарактеристики клапана

Относительные значения диаметра DN, мм - от 50 до 400

Типы присоединения - фланцевый, сварочный

Показатели номинального давления PN, кгс/см2 - от 16 до 420

Температурные значения рабочей среды, °С - от -196 до +565

Корпусный материал - Углеродистый вид стали, легированный вид стали, нержавеющий вид стали, сплавы стойкие к коррозии

Типы приводов - пневматический, пружинно-мембранный, электрический

Вид затвора - уравновешенного клеточного типа

Пропускная способность - линейная, равнопроцентная

Классы герметичности согласно ANSI - класс II, III, IV, V или VI

Широта координирования: 100:1

Базовые опции - Lo-dB / антикавитационное, с рубашкой обогрева, с угловым корпусом, криогенное, сильфонное

Юсуф Булгари
